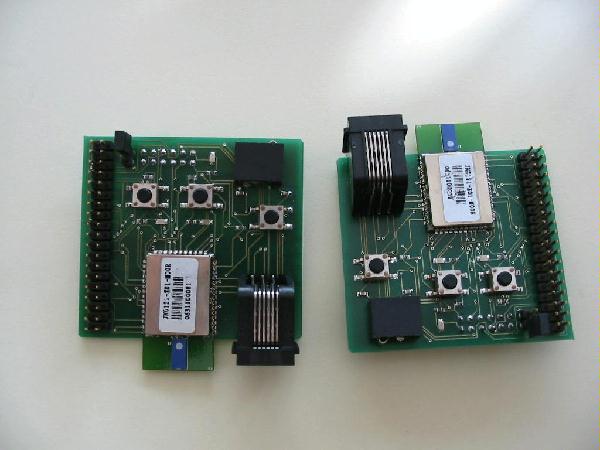

ZigBee Baugruppe


Die ZigBee Baugruppe basiert auf einem Komplettmodul
von Jennic. Dieses Modul verfügt über  funktechnische Zulassungen und kann unmittelbar in Projekten eingesetzt werden.

Der Kommunikation mit der Umwelt dienen zwei serielle und zwei SPI Schnittstellen.

Die Baugruppe kann Standalone oder auf dem SPI Interface der ARM7_COMM Karte betrieben werden. Sie verfügt über LEDs und Taster, um eine rudimentäre Bedienung vor allem im Stand Alone Betrieb zu ermöglichen.

Die Programmentwicklung erfolgt mit einer kostenlosen Entwicklungsumgebung von Jennic

Technische Daten des Jennic Moduls JN5121-Z01_M00

2,4 Mhz IEEE 802.15.4 kompatibel
Auf dem Modul integrierte Keramikantenne

-32 bit RISC CPU mit 16 Mhz
-96 KB RAM, 64 KB ROM
-128 KB externes ser. Flash
-12 bit ADC , 11 bit DAC (2)
-UART (2), SPI (2)
-21 GPIO


mehr www.jennic.com

Ausstattung des Boards

2 Taster, 2 LED auf der Baugruppe

Sromversorgung (3,3 V) über Buchse oder SPI Interface Buchse
